Wie behebt man Störungen an einem Rohrreaktor?

Die Fehlerbehebung an einem Rohrreaktor ist eine entscheidende Fähigkeit für jeden, der an der chemischen Verarbeitung beteiligt ist, insbesondere für Bediener und Ingenieure. Als Lieferant von Rohrreaktoren bin ich im Laufe der Jahre auf verschiedene Probleme gestoßen und habe wirksame Strategien zu deren Lösung entwickelt. In diesem Blog teile ich einige wertvolle Erkenntnisse zur Fehlerbehebung bei einem Rohrreaktor.

Die Grundlagen des Rohrreaktors verstehen

Bevor Sie sich mit der Fehlerbehebung befassen, ist es wichtig, ein fundiertes Verständnis der Funktionsweise eines Rohrreaktors zu haben. Ein Rohrreaktor ist ein Durchlaufreaktor, bei dem Reaktanten an einem Ende eines Rohrs zugeführt und Produkte am anderen Ende entnommen werden. Die Reaktion findet statt, während die Reaktanten durch das Rohr fließen. Rohrreaktoren werden in der chemischen Industrie aufgrund ihrer hohen Effizienz, ihres kontinuierlichen Betriebs und ihrer Fähigkeit zur Produktion in großem Maßstab häufig eingesetzt.

Häufige Probleme und ihre Ursachen

1. Niedrige Conversion-Raten

Eines der häufigsten Probleme in einem Rohrreaktor sind niedrige Umwandlungsraten. Dies bedeutet, dass nicht alle Reaktanten in Produkte umgewandelt werden. Für dieses Problem gibt es mehrere mögliche Ursachen:

• Unzureichende Verweilzeit: Wenn die Reaktanten zu schnell durch das Rohr fließen, haben sie nicht genug Zeit, um vollständig zu reagieren. Dies kann an einer hohen Durchflussrate oder einem zu kurzen Schlauch liegen.
• Unzureichende Temperatur: Viele chemische Reaktionen sind temperaturabhängig. Wenn die Temperatur im Reaktor zu niedrig ist, ist die Reaktionsgeschwindigkeit langsam, was zu einer geringen Umwandlung führt.
• Katalysatordeaktivierung: Wenn im Reaktor ein Katalysator verwendet wird, kann dessen Desaktivierung zu verringerten Reaktionsgeschwindigkeiten und einem geringen Umsatz führen. Die Deaktivierung des Katalysators kann durch Vergiftung, Versinterung oder Verschmutzung verursacht werden.

2. Probleme mit dem Druckabfall

Auch ein erheblicher Druckabfall im Rohrreaktor kann zu Problemen führen. Dies kann zu verringerten Durchflussraten, erhöhtem Energieverbrauch und sogar zu Schäden am Reaktor führen. Zu den Hauptursachen für einen Druckabfall gehören:

• Verschmutzung: Mit der Zeit können sich Ablagerungen an den Innenwänden des Rohrs bilden, die den Strömungsweg verengen und den Druckabfall erhöhen. Verschmutzung kann durch die Ausfällung von Feststoffen, Polymerisation oder die Ansammlung von Verunreinigungen verursacht werden.
• Verstopfung: Physische Verstopfungen im Rohr, wie z. B. zerbrochene Katalysatorpartikel oder Ablagerungen, können einen plötzlichen und erheblichen Druckabfall verursachen.

3. Probleme mit der Temperaturregelung

Die Aufrechterhaltung einer konstanten Temperatur im gesamten Rohrreaktor ist entscheidend für den Erfolg der Reaktion. Probleme bei der Temperaturregelung können auftreten aus folgenden Gründen:

• Unzureichende Heizung oder Kühlung: Wenn das Heiz- oder Kühlsystem nicht ordnungsgemäß funktioniert, kann die Temperatur im Reaktor schwanken, was zu inkonsistenten Reaktionsgeschwindigkeiten und Produktqualität führt.
• Probleme mit der Wärmeübertragung: Eine schlechte Wärmeübertragung zwischen der Reaktorwand und den Reaktanten kann ebenfalls zu Temperaturschwankungen führen. Dies kann auf eine verschmutzte Wärmeübertragungsoberfläche oder ein falsches Strömungsmuster zurückzuführen sein.

Schritte zur Fehlerbehebung

1. Datenerfassung und -analyse

Der erste Schritt bei der Fehlerbehebung eines Rohrreaktors besteht darin, relevante Daten zu sammeln und zu analysieren. Dazu gehört die Messung der Durchflussraten, Temperaturen, Drücke und Umwandlungsraten an verschiedenen Stellen im Reaktor. Durch den Vergleich der tatsächlichen Daten mit den Designvorgaben können Sie etwaige Abweichungen und potenzielle Probleme erkennen.

2. Sichtprüfung

Eine visuelle Inspektion des Reaktors kann wertvolle Informationen liefern. Überprüfen Sie das Rohr auf Anzeichen von Undichtigkeiten, Korrosion oder physischen Schäden. Suchen Sie nach Ablagerungen oder Verstopfungen im Inneren des Rohrs, die durch Inspektionsöffnungen oder bei Bedarf durch Zerlegen des Reaktors erkannt werden können.

3. Bewältigung niedriger Conversion-Raten

• Passen Sie die Durchflussrate an: Wenn die Verweilzeit zu kurz ist, verringern Sie die Durchflussrate, um den Reaktanten mehr Zeit zum Reagieren zu geben. Achten Sie jedoch darauf, die Durchflussmenge nicht zu stark zu reduzieren, da dies zu anderen Problemen wie einem erhöhten Druckabfall führen kann.
• Erhöhen Sie die Temperatur: Wenn die Temperatur zu niedrig ist, erhöhen Sie die Heizleistung oder passen Sie das Kühlsystem an, um eine höhere Temperatur aufrechtzuerhalten. Stellen Sie sicher, dass Sie innerhalb des sicheren Betriebstemperaturbereichs des Reaktors und der Reaktanten bleiben.
• Regenerieren oder ersetzen Sie den Katalysator: Wenn der Katalysator deaktiviert ist, versuchen Sie, ihn gemäß den Anweisungen des Herstellers zu regenerieren. Wenn eine Regeneration nicht möglich ist, ersetzen Sie den Katalysator durch einen neuen.

4. Lösung von Druckabfallproblemen

• Reinigen Sie den Reaktor: Wenn Verschmutzung die Ursache für den Druckabfall ist, reinigen Sie die Innenwände des Rohrs mit geeigneten Reinigungsmitteln. Dies kann durch chemische Reinigung, mechanische Reinigung oder eine Kombination aus beidem erfolgen.
• Blockaden beseitigen: Wenn es eine physische Verstopfung im Rohr gibt, versuchen Sie, diese durch Techniken wie Rückspülen oder die Verwendung eines geeigneten Werkzeugs zum Entfernen der Ablagerungen zu entfernen.

5. Beheben von Problemen mit der Temperaturregelung

• Überprüfen Sie die Heiz- und Kühlsysteme: Überprüfen Sie die Heiz- und Kühlausrüstung, um sicherzustellen, dass sie ordnungsgemäß funktioniert. Überprüfen Sie, ob Lecks vorhanden sind, die Ventile oder Pumpen nicht richtig funktionieren und ob der Flüssigkeitsstand korrekt ist.
• Verbessern Sie die Wärmeübertragung: Wenn die Wärmeübertragung schlecht ist, reinigen Sie die Wärmeübertragungsflächen oder ändern Sie das Strömungsmuster, um die Vermischung und Wärmeübertragung zu verbessern.

Verwandte Produkte

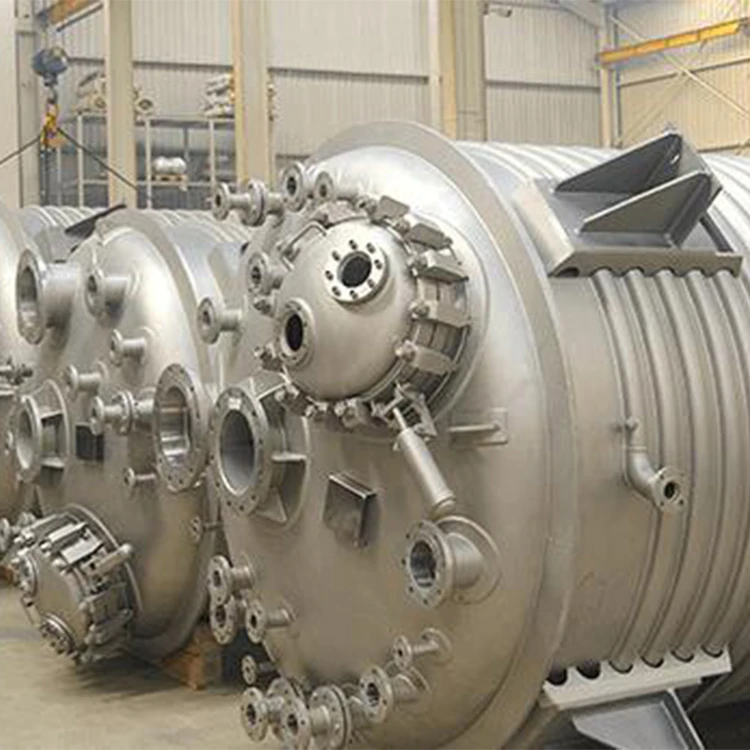

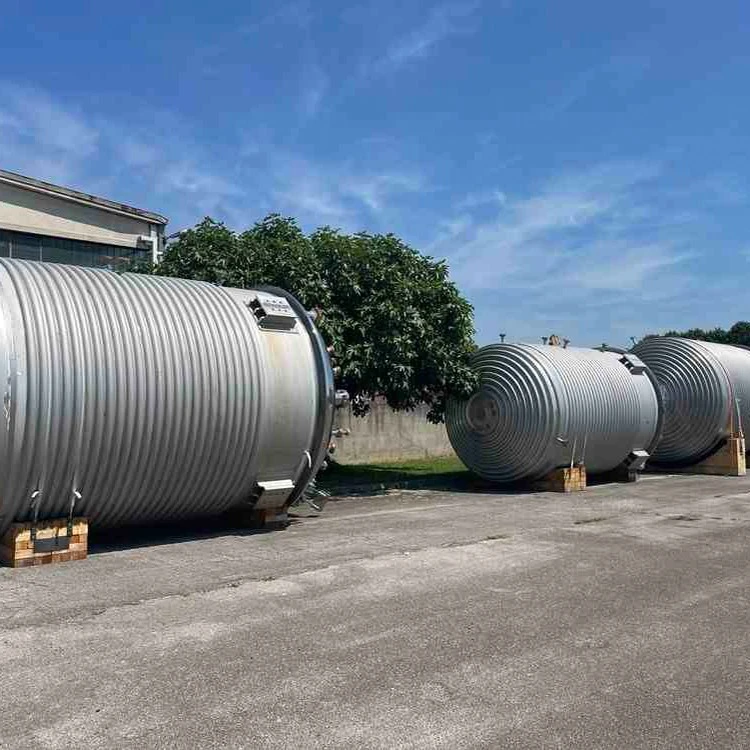

Als Lieferant von Rohrreaktoren bieten wir auch verwandte Produkte wie Schwefelschmelzkessel, Edelstahlreaktoren und Edelstahl-Reaktionskessel an. Diese Produkte sind für den Einsatz in Verbindung mit Rohrreaktoren konzipiert und können die Gesamteffizienz Ihrer chemischen Verarbeitungsvorgänge steigern.

Abschluss

Die Fehlerbehebung bei einem Rohrreaktor erfordert einen systematischen Ansatz und ein gutes Verständnis des Reaktorbetriebs. Indem Sie die häufigsten Probleme und ihre Ursachen identifizieren und die entsprechenden Lösungen implementieren, können Sie die optimale Leistung Ihres Rohrreaktors sicherstellen. Wenn Sie anhaltende Probleme haben oder weitere Hilfe benötigen, zögern Sie nicht, uns zu kontaktieren. Wir verfügen über ein Team erfahrener Ingenieure, die Sie professionell beraten und unterstützen können. Ganz gleich, ob Sie Fehler bei einem vorhandenen Reaktor beheben möchten oder einen neuen Reaktor kaufen möchten, wir sind hier, um Ihnen dabei zu helfen, die richtigen Entscheidungen zu treffen. Kontaktieren Sie uns für weitere Informationen und um ein Gespräch über Ihre spezifischen Anforderungen zu beginnen.

Referenzen

• Levenspiel, O. (1999). Chemische Reaktionstechnik (3. Aufl.). Wiley.
• Fogler, HS (2016). Elemente der chemischen Reaktionstechnik (5. Aufl.). Pearson.
